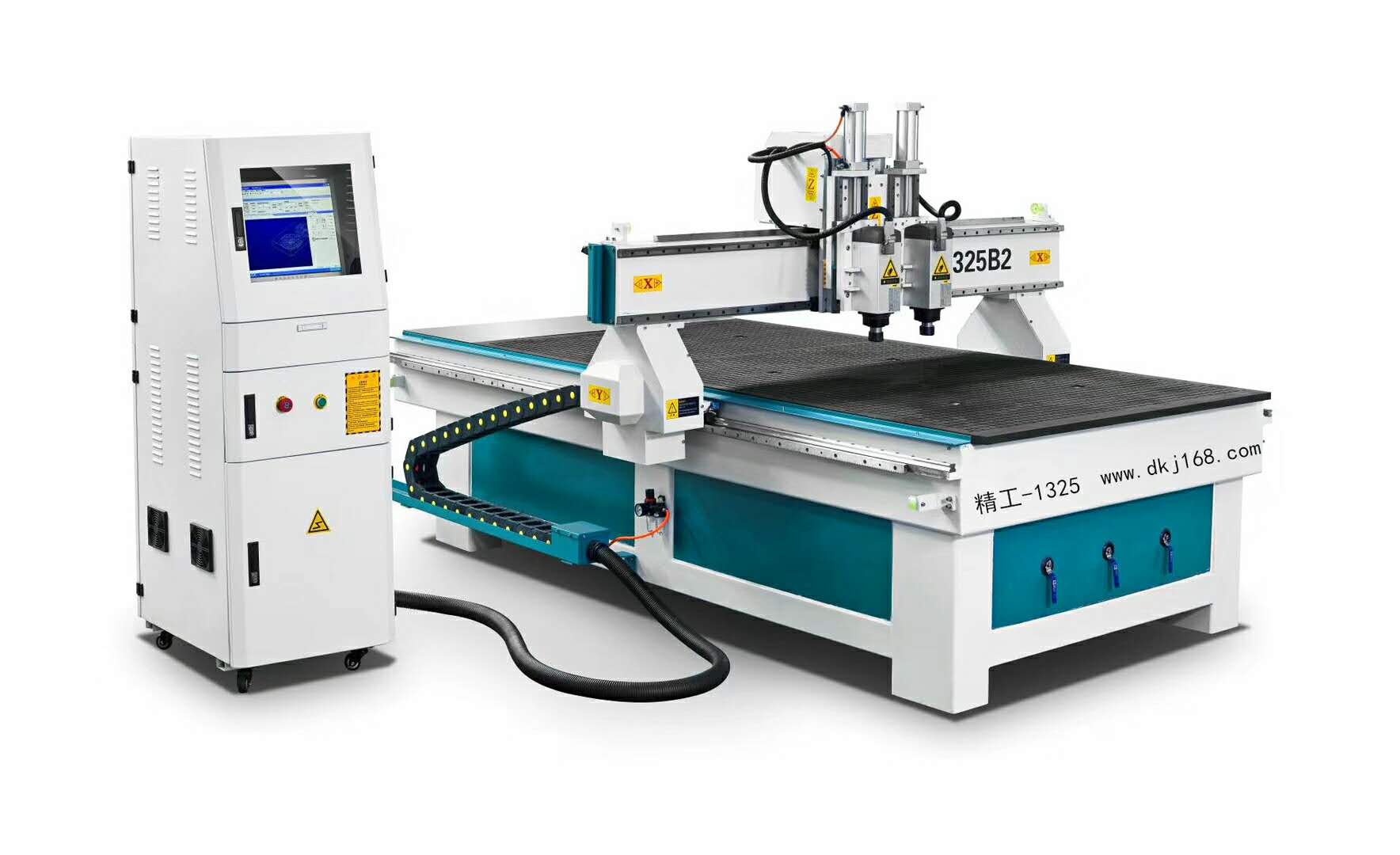

精粵數控JY-1325獨立雙頭、拖掛雙頭、氣動雙頭雕刻機
設備簡介：
JY-1325采用龍門結構型式，雙邊驅動配合齒輪齒條，具備強大的切割雕銑能力、切割速度快、雕銑精度高，極低的運行成本、優 異的穩定性、高質量的加工以及極高的適應能力。
JY-1325主要是針對雕銑，切割，優異的異形切割能力， 整機運行穩定、技術成熟、工作效率高、使用成本低。
JY-1325床身采用滿焊工藝，并做回火失效處理，五面銑加工中心加工打孔，有效保證機器運行精度及穩定性。機器臥式結構，穩定性好，不變形。傳動部件如減速機、導軌和齒輪齒條均采用國外進口品牌，其龍門整體結構和齒輪齒條的傳動方式保證了設備的高速定位、快速動態響應和好的穩定性。
主要配置
代號/型號 | JY-1325 |
臺面尺寸 | 1400*3200mm |
工作行程 | 1240*2500*200mm |
空行速度 | 35m/min |
工作速度 | 15--25m/min(MAX) |
工作電壓 | AC380V/3PH/50HZ |
主軸功率 | 獨立雙頭每個頭都配有數控風冷變頻6千瓦主軸 |
設備架構 | 鋼架焊接經噴砂、退火處理，加厚加寬數控龍門 CNC 一次成型加工結構穩定，精度高. |
驅動系統 | 雷賽758伺服電機 |
控制系統 | 上海維宏操5.449作系統，穩定性好（該系統操作比較方便，尤其適合于切割、鏤銑、打孔、雕刻等） |
齒輪齒條 | 高精度斜齒 |
導軌絲桿 | 方型直線2.0導軌(高防塵、3000公里免維護、維護方便）Z軸臺灣TBI高精度絲杠。 |
變頻器 | 貝士德”“富凌”“四方幾個品牌都有質量保障穩定性更高 |
控制機柜 | 配有獨立控制電腦柜含電腦，避免機箱掛在床身上所帶來的震動,方便移動，保養電器部件方便。 |
臺面結構 | 整體床身加重處理，鋁型材上面鋪硬質 PVC |
軟件格式 | G代碼格式 |
應用軟件 | 精雕、文泰、Artcom、Type3，Alphacam可兼容CAD/CAV等設計制作軟件 |
備 注 |
